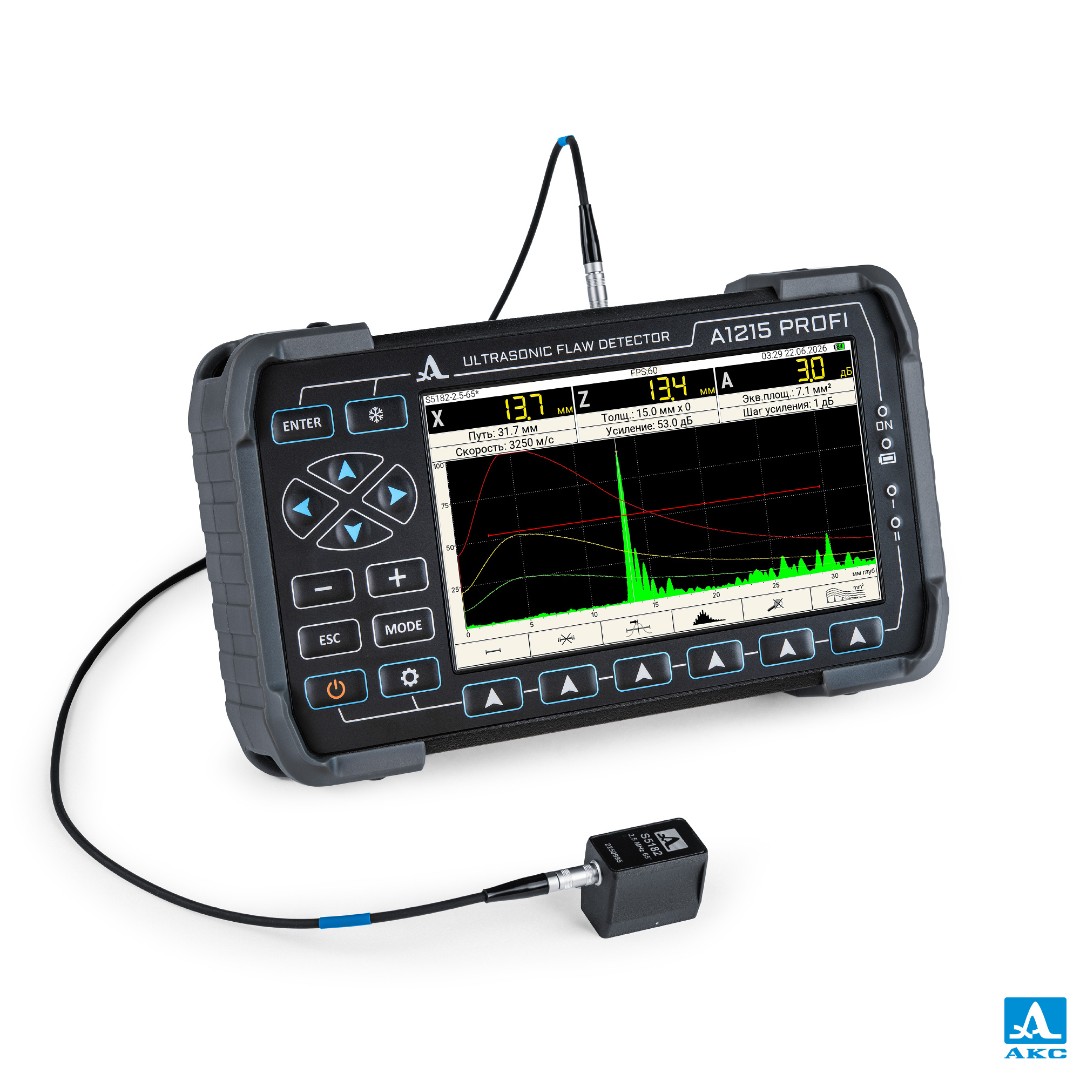

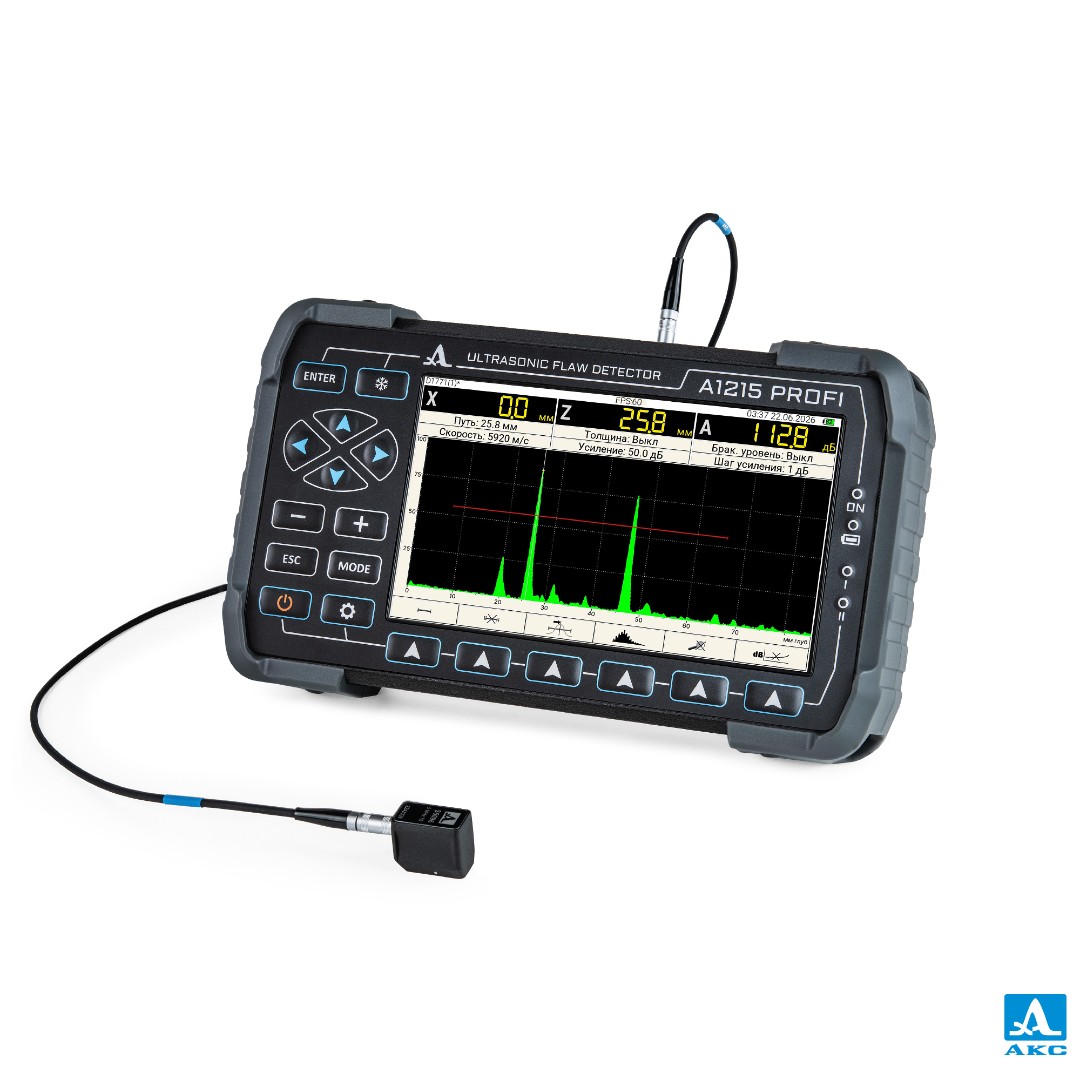

Универсальный ультразвуковой дефектоскоп А1215 PROFI полностью цифровой дефектоскоп общего назначения, выполненный в классическом стиле с усиленной защитой электронного блока прибора. Удобен для работы как в лабораторных условиях, так и на объектах под воздействием агрессивной окружающей среды и в тяжелых климатических условиях.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

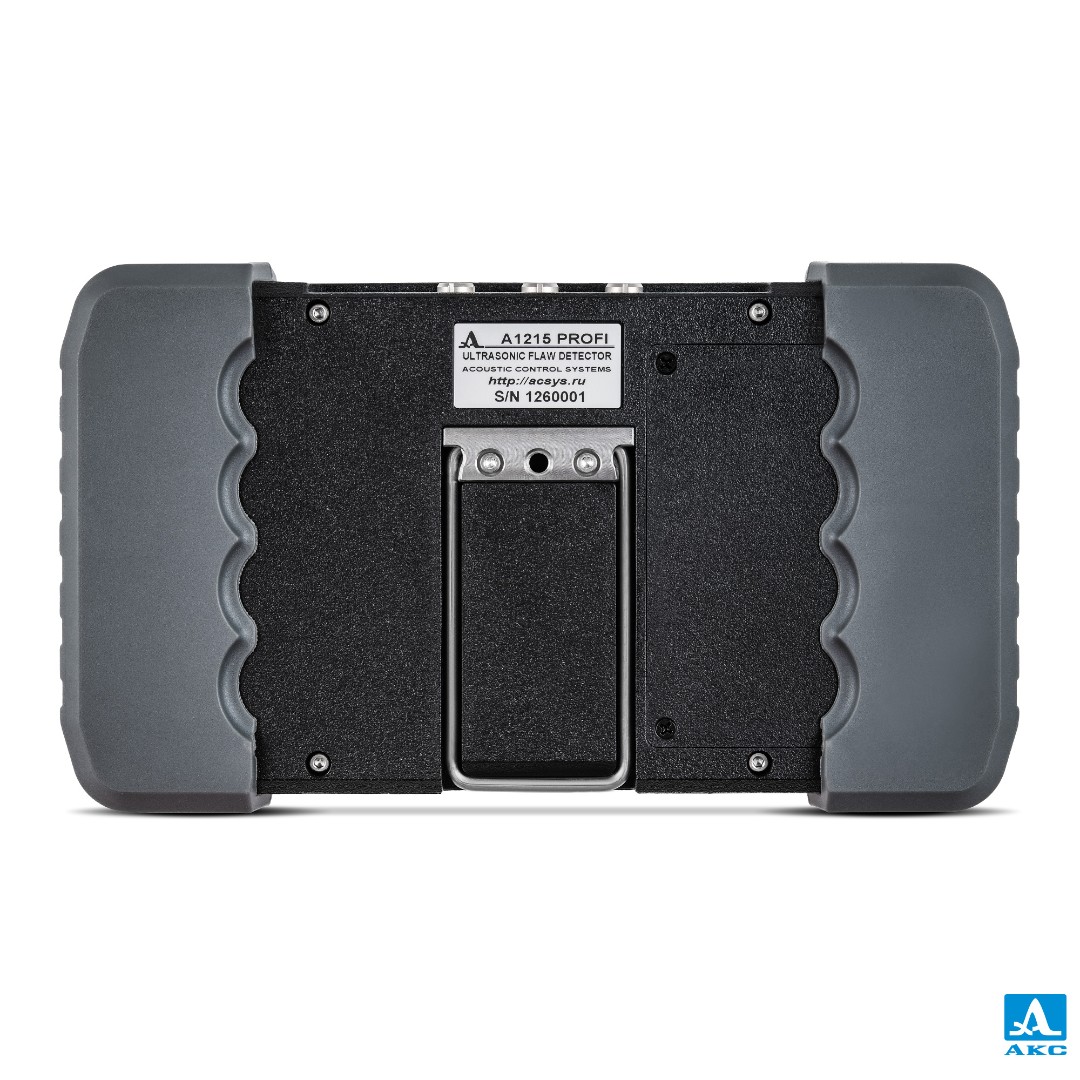

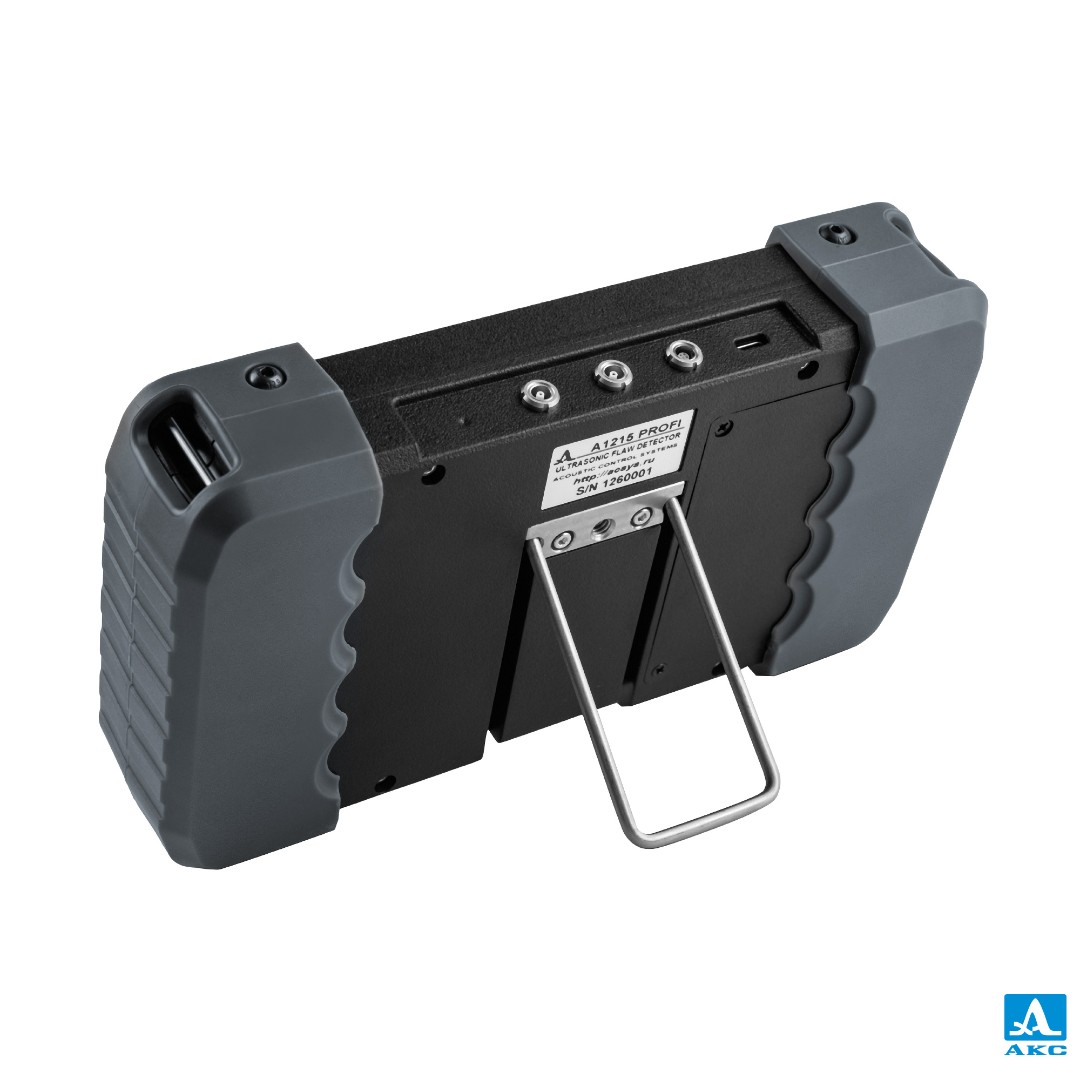

Главными особенностями прибора является переносной эргономичный корпус с ударопрочными бамперами и возможностью удобного удержания электронного блока прибора одной рукой, а также широкоформатный, хорошо читаемый на солнце 7 дюймовый яркий тач -дисплей. Быстрое и удобное сохранение результатов и создание имени конфигураций благодаря тачскрин технологии (отключаемая функция).
Дефектоскоп выполнен в промышленном (индустриальном) исполнении – вес 1300 граммов вместе со встроенным аккумулятором и возможностью крепления прибора на поясе оператора благодаря специализированному чехлу и комплекту ремней (свободные руки).
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дополнительно в приборе реализован режим TOFD для обнаружения и высокоточного измерения высоты несплошностей (трещин, непроваров, несплавлений, расслоений) в сварных швах с помощью, подключенных к электронному блоку дефектоскопа специализированных преобразователей, установленных в сканирующем устройстве.
Ультразвуковой дефектоскоп А1215 PROFI предназначен для решения следующих задач:
АРД-диаграммы для совмещенных преобразователей позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням. Расчет эквивалентной площади отражателя происходит автоматически. Данная функция позволяет отказаться от ручных расчетов эквивалентной площади дефектов, оценить размеры обнаруженных дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволяет корректно оценить допустимость обнаруженных дефектов по всей контролируемой толщине объекта контроля.
DAC-кривые (дистанция-амплитуда-коррекция) позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням, что дает возможность корректно оценить допустимость обнаруженных дефектов, согласно действующим нормативным документам и методикам ультразвукового контроля.
Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучать фазы сигналов, проводить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

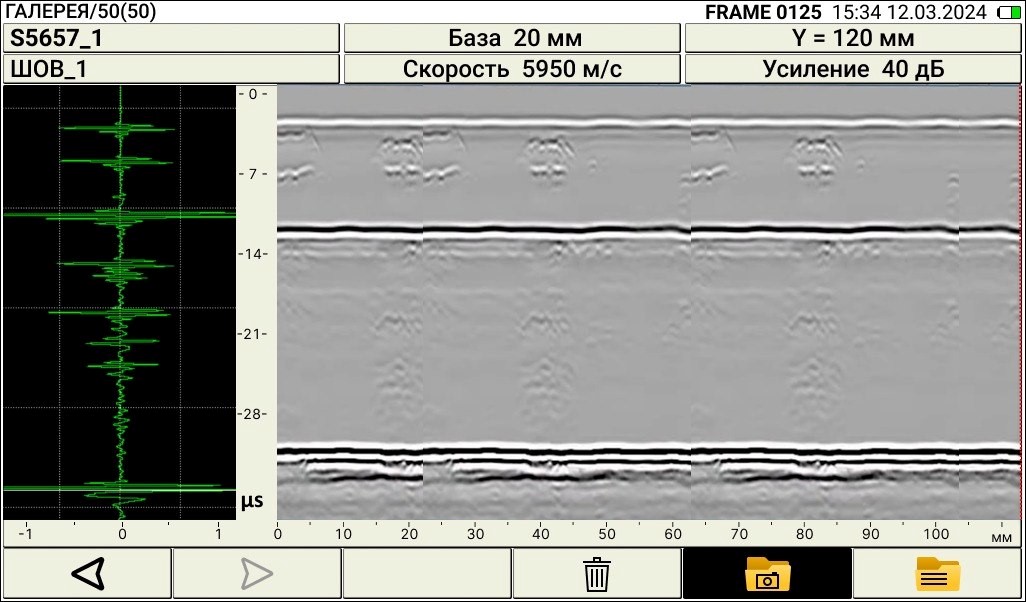

Режим TOFD (Time of Flight Diffraction) - это дифракционно-временной метод ультразвукового контроля, основанный на регистрации дифрагированных волн от кромок дефекта. Метод обеспечивает высокоточное измерение высоты несплошностей в сварных швах и применяется при контроле ответственных металлоконструкций. В TOFD анализируется время прихода дифрагированных сигналов от верхней и нижней кромок дефекта. Это делает оценку размеров несплошности менее зависимой от её ориентации в шве, а высота дефекта определяется напрямую - по разности временных интервалов. Контроль выполняется парой преобразователей продольных волн под углом, расположенных по обе стороны от шва на одинаковом расстоянии. Один ПЭП работает как излучатель, второй - как приёмник. Зона контроля охватывает весь объём сварного соединения между преобразователями. Преобразователи установлены в механизированном сканере с энкодером, обеспечивающим точную пространственную привязку данных. Данные сканирования представляются в виде D-скана - вертикального сечения шва в оттенках серого. Каждая точка изображения соответствует амплитуде сигнала в определённый момент времени. Дефекты видны как характерные параболические индикации.
| Параметр | Значение |
| Скорость распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Форма импульса: двуполярный прямоугольный, период | от 0,5 до 5,0 |
| Частота повторения импульсов (частота кадров), Гц | от 5 до 1 000 |
| Отклонение частоты повторения импульсов от установленной, %, не более | 10 |
| Эффективный выходной импеданс, Ом, не более | 25 |
| Амплитуда импульса, В | 20, 100, 200 |
| Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более | 10 |
| Номинальные рабочие частоты ультразвука, МГц | от 0,5 до 15 |
| Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более | 30 |
| Длительность переднего фронта импульса, нс, не более | 30 |
| Максимальная чувствительность приемника, мкВ | 100 ± 20 |
| Диапазон перестройки усиления приемника, дБ | от 0 до 110 с шагом 0,5 |
| Отклонение установки усиления, дБ, не более | ±1 |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 2600 |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 6600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм | ±(0,02*H+1,00) |
| Номинальное напряжение питания, В | 11,1 |
| Продолжительность работы от аккумулятора, ч, не менее | 8,0 |
| Габаритные размеры электронного блока, не более | 255х150х60 |
| Масса электронного блока, г, не более | 1300 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: температура окружающего воздуха, ºС | от -30 до + 55 |

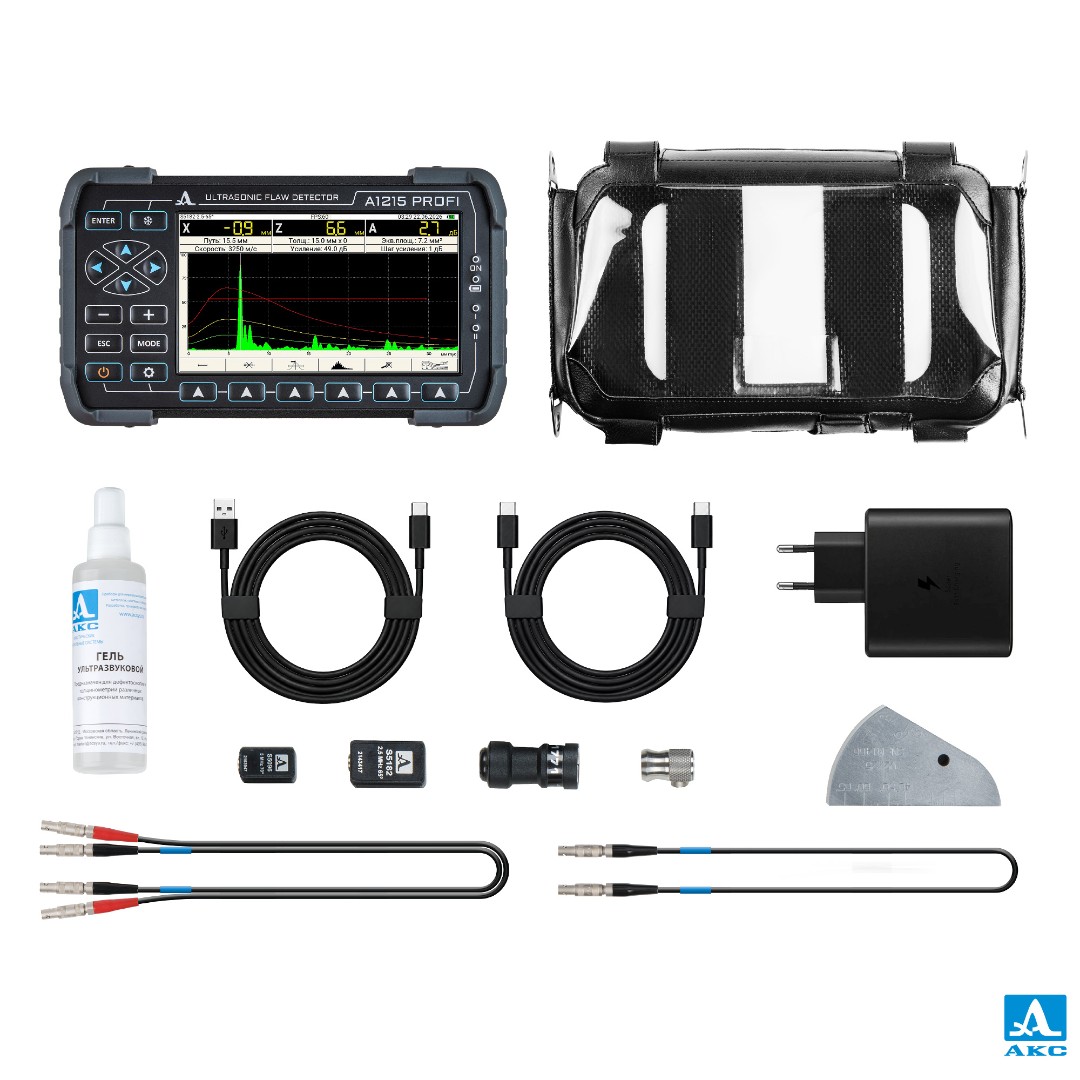

| Наименование |
| А1215 PROFI - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором |
| Кабель «АКС» LEMO-LEMO одинарный 1,2 м |
| Кабель «АКС» LEMO-LEMO двойной 1,2 м |
| Преобразователь D1771 4.0A0D12CL |
| Преобразователь S3568 2.5A0D10CL |
| Преобразователь S5182 2.5A65D12CS |
| Преобразователь S5096 5.0A70D6CS |
| Сетевой адаптер 65 Вт с кабелем Type C - Type C |
| Кабель USB A - Type C |
| Носитель с документацией и ПО |
| Калибровочный образец V2/25 |
| Чехол E15 |
| Гель «АКС-гель» -35°C...+100°C, 0,1 кг |

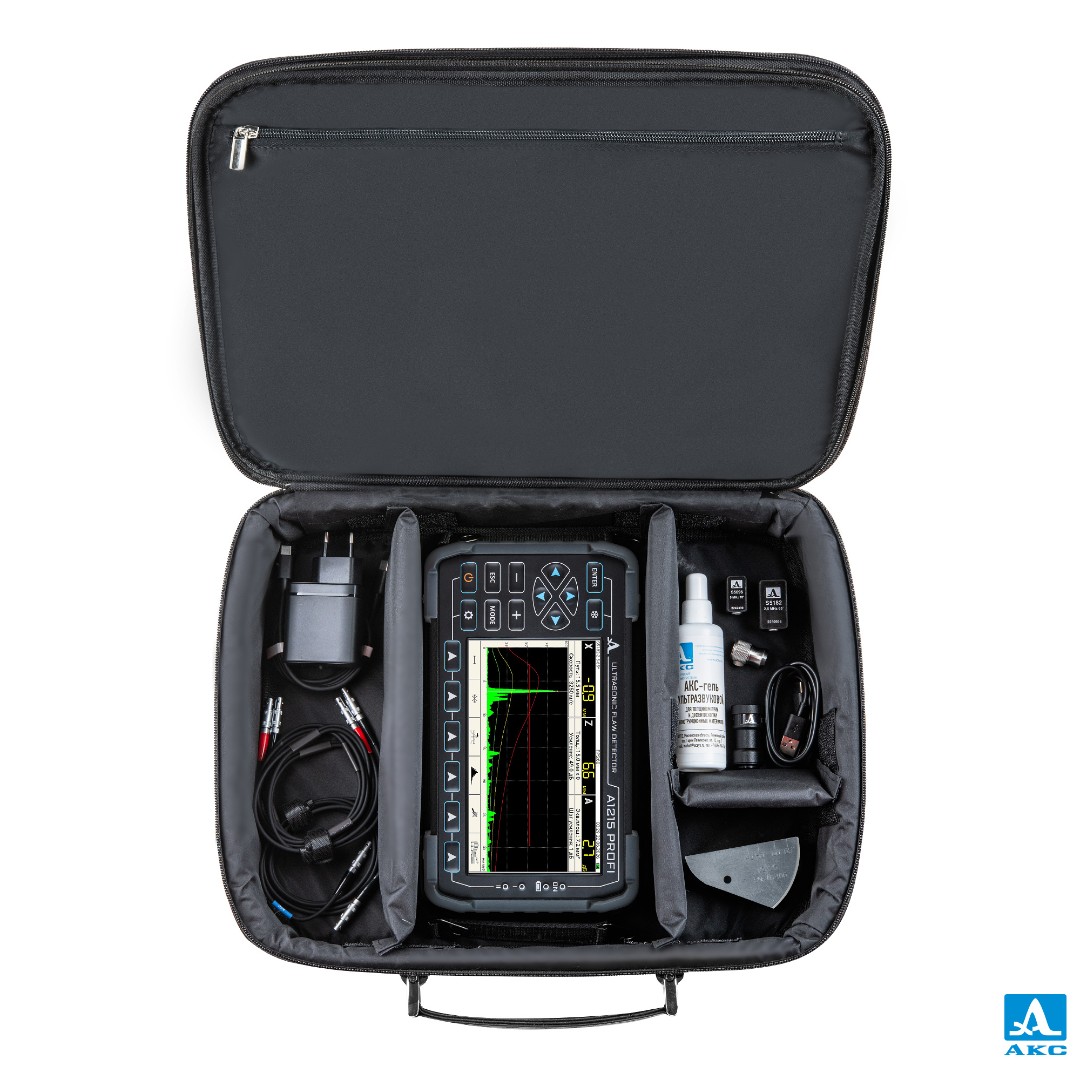

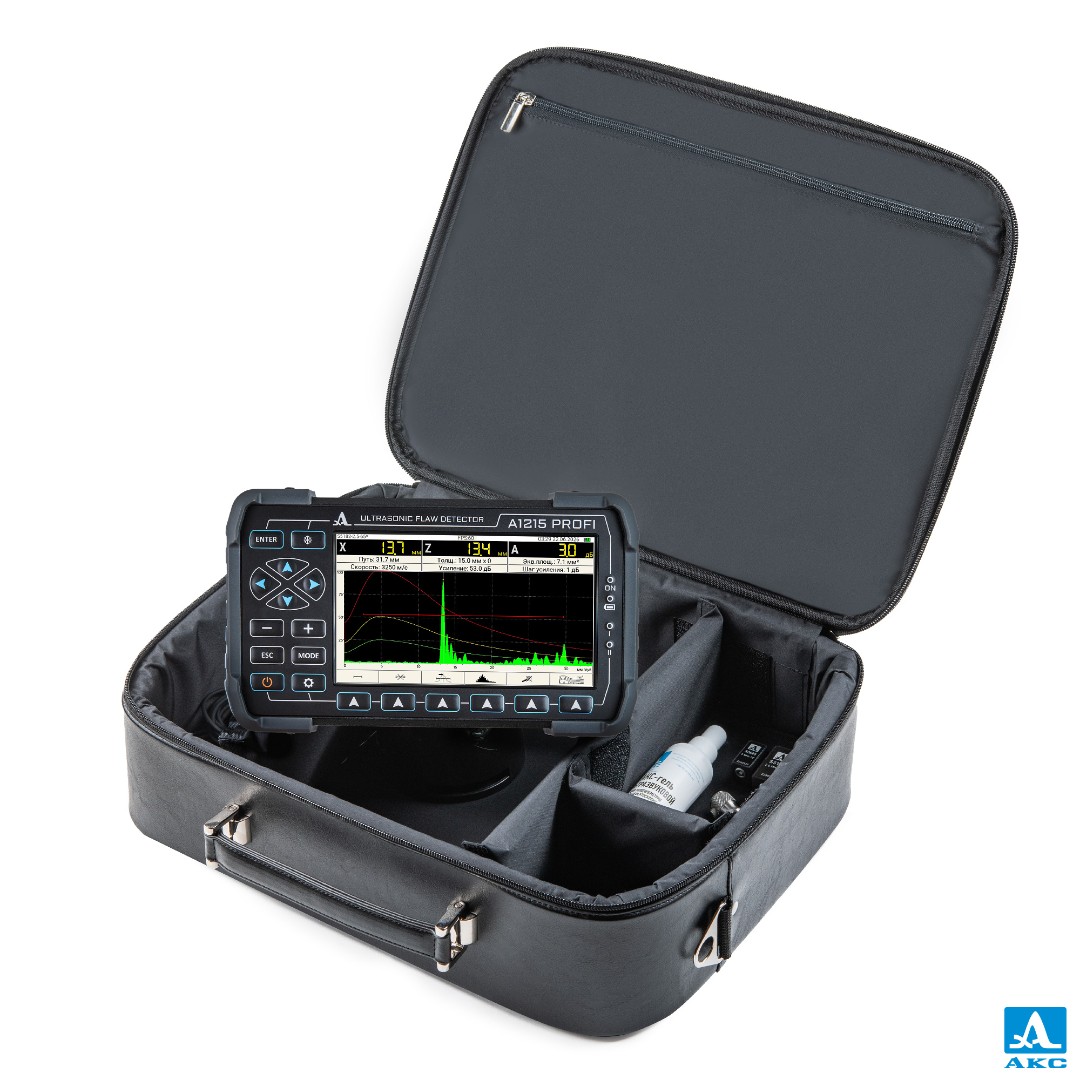

| Сумка Е14 |
