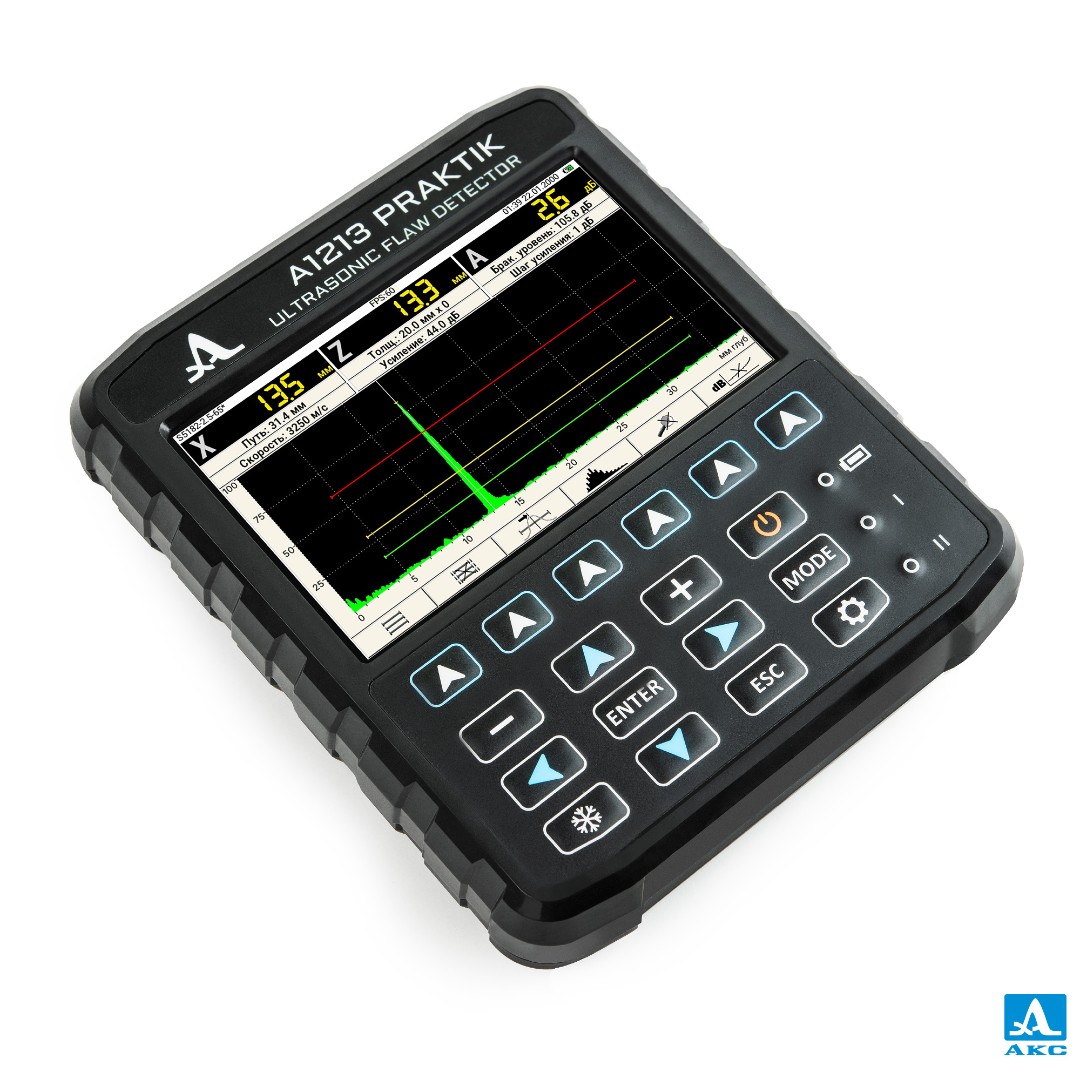

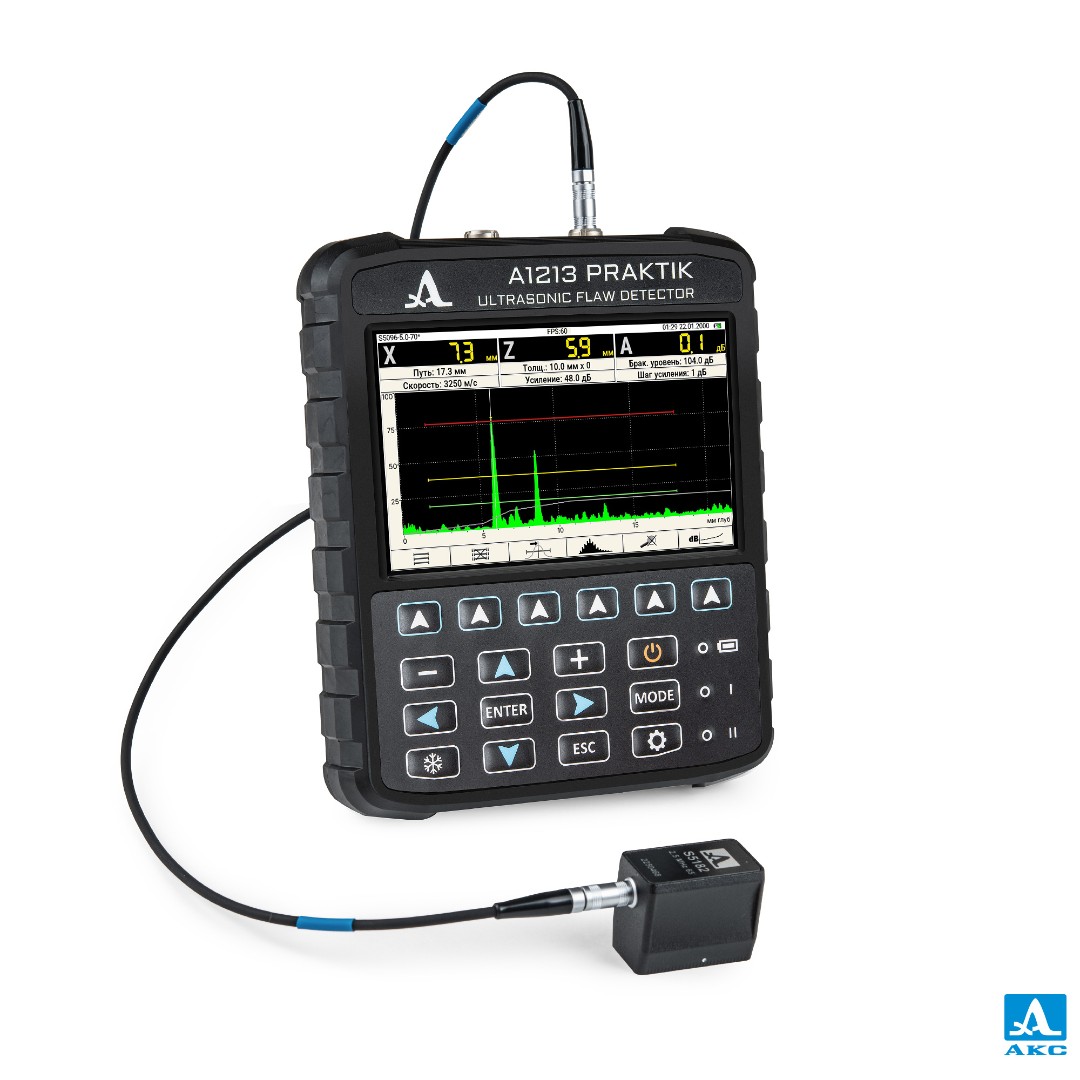

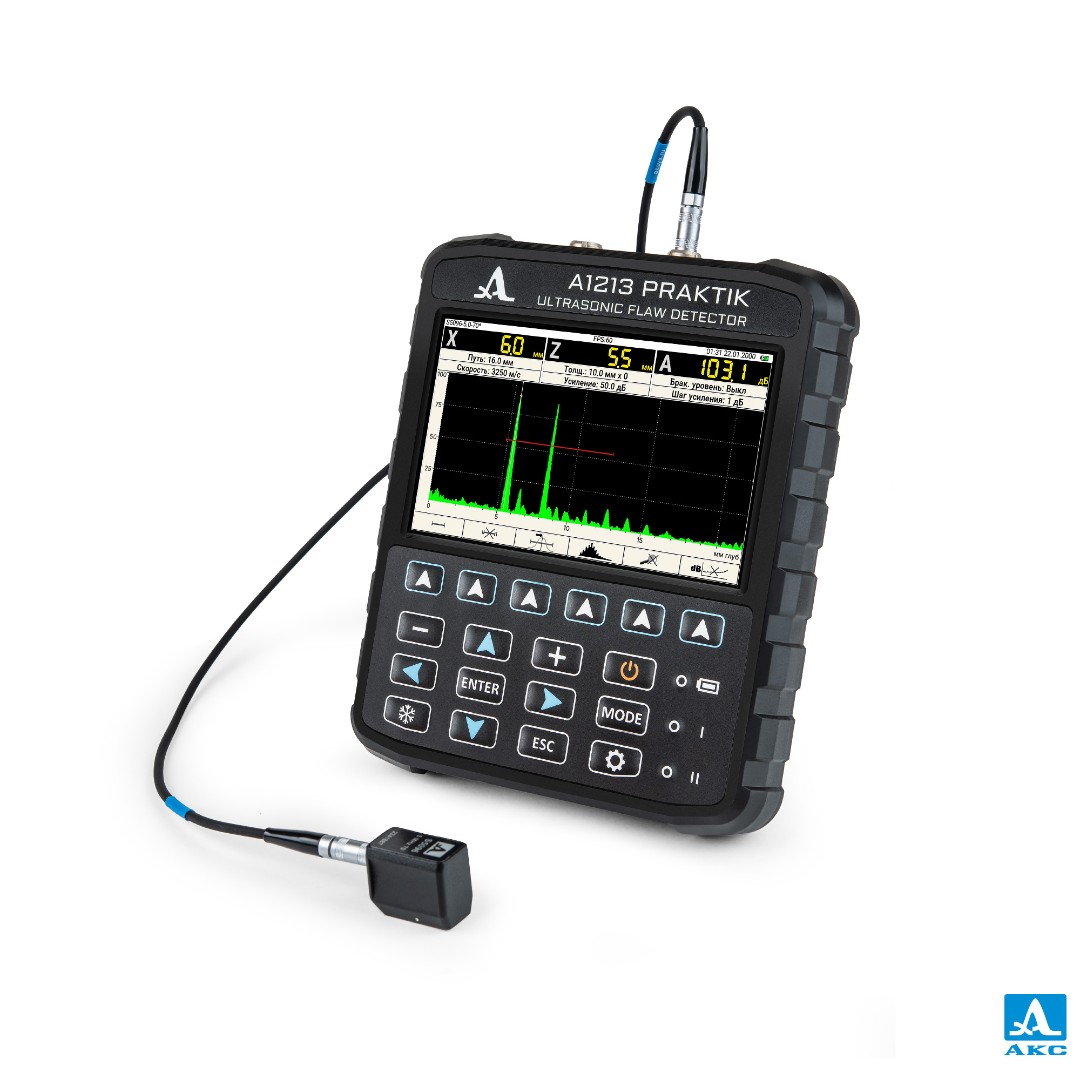

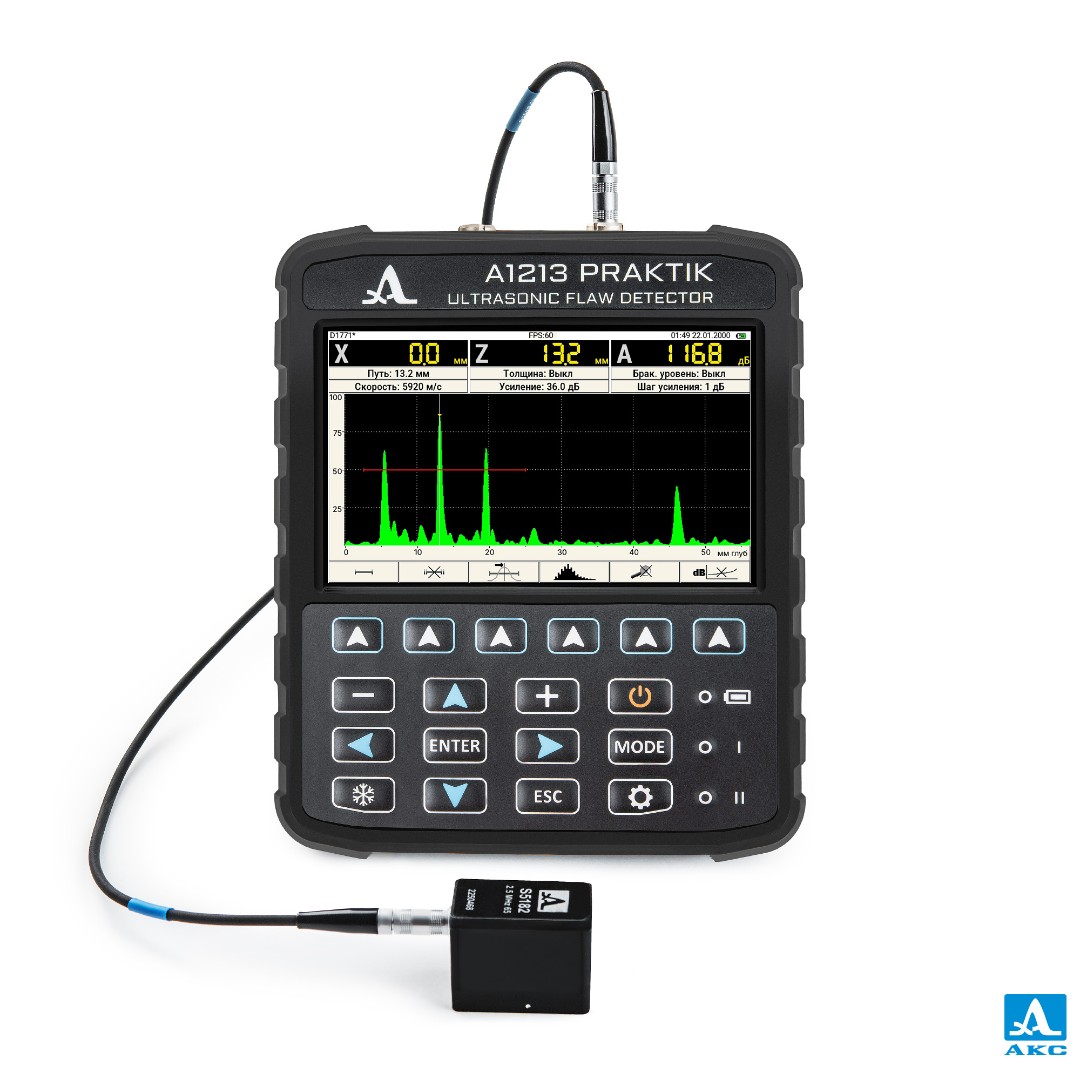

Ультразвуковой дефектоскоп А1213 PRAKTIK полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Удобен для работы как в лабораторных условиях, так и на объектах в труднодоступных местах и на высоте, благодаря малому весу и компактным габаритным размерам электронного блока прибора. Комфортен при перевозке в служебных поездках.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

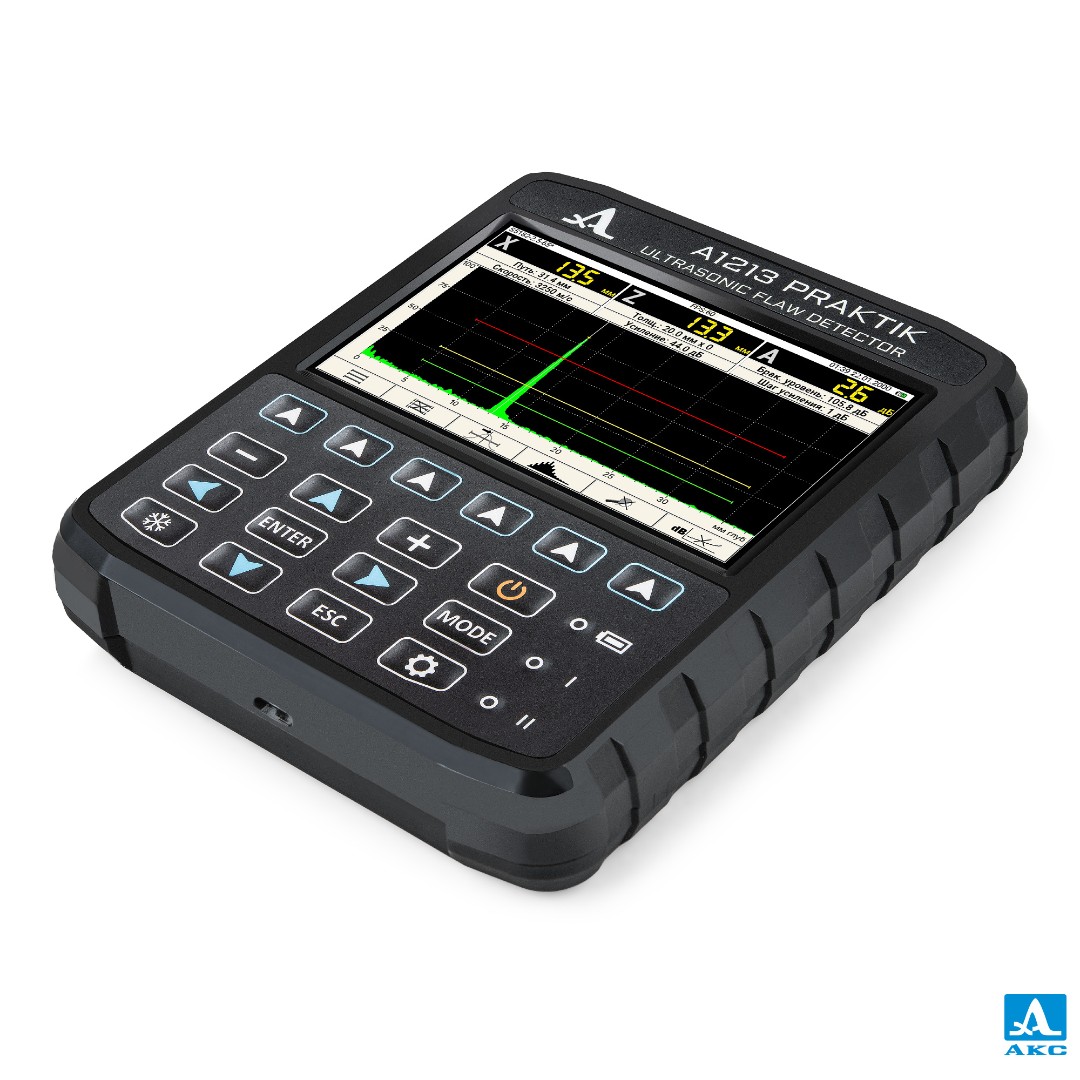

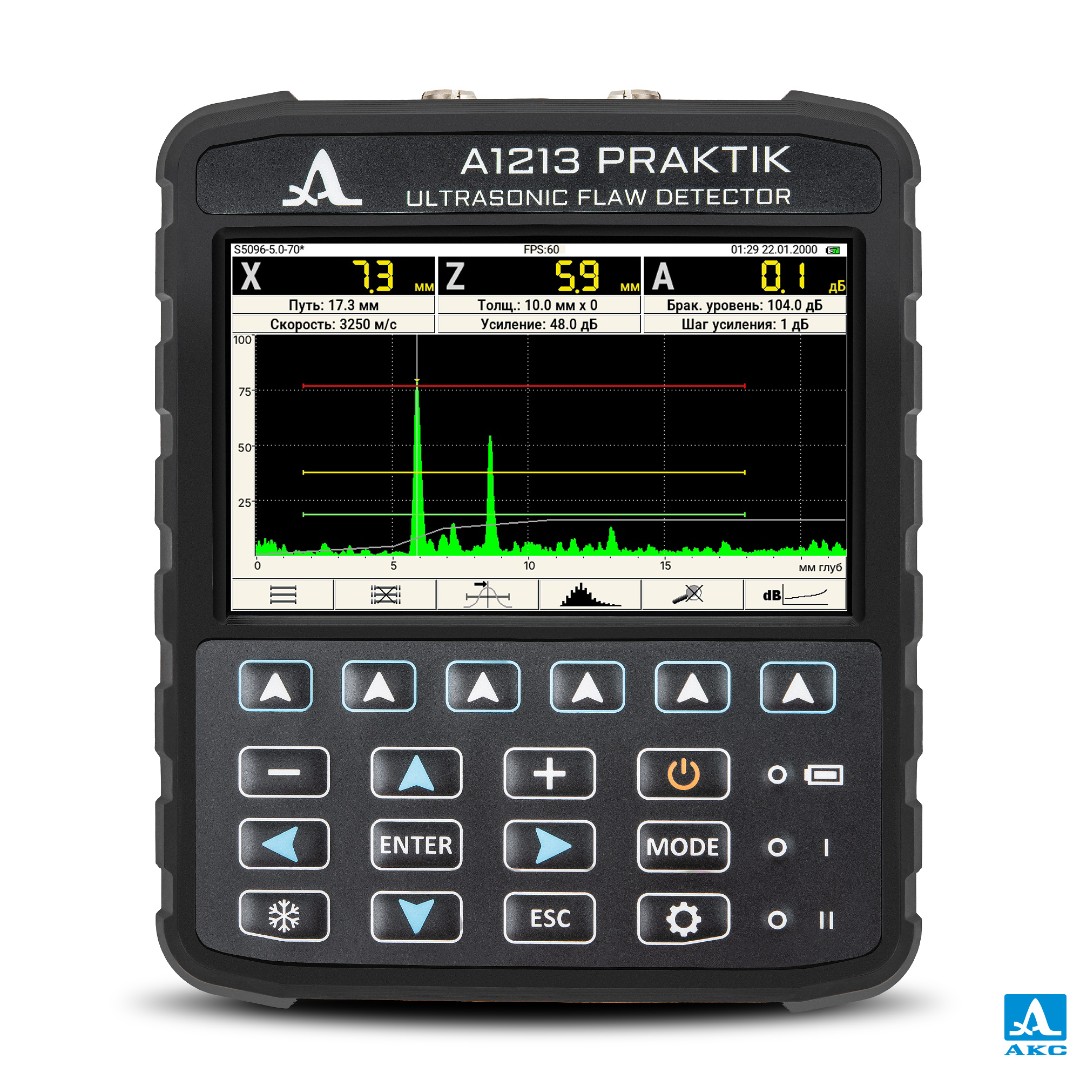

Главными особенностями прибора является эргономичный корпус с рифлениями для удобного удержания одной рукой и широкоформатный, хорошо читаемый на солнце 5 дюймовый яркий тач-дисплей.
Достаточно легкий дефектоскоп – вес всего 600 граммов вместе с аккумулятором, что делает его удобным при поездках и командировках.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Ультразвуковой дефектоскоп А1213 PRAKTIK предназначен для решения следующих задач:

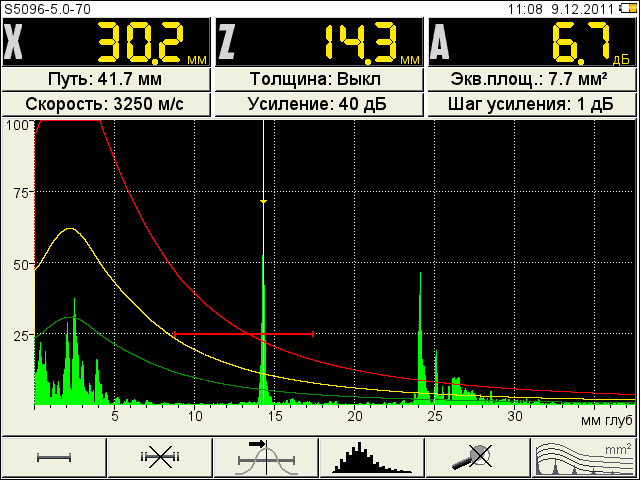

АРД-диаграммы для совмещенных преобразователей позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням. Расчет эквивалентной площади отражателя происходит автоматически. Данная функция позволяет отказаться от ручных расчетов эквивалентной площади дефектов, оценить размеры обнаруженных дефектов и на порядок повысить производительность контроля.

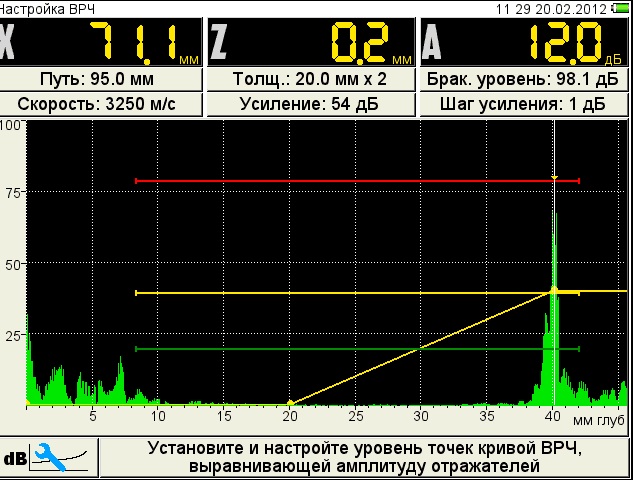

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволяет корректно оценить допустимость обнаруженных дефектов по всей контролируемой толщине объекта контроля.

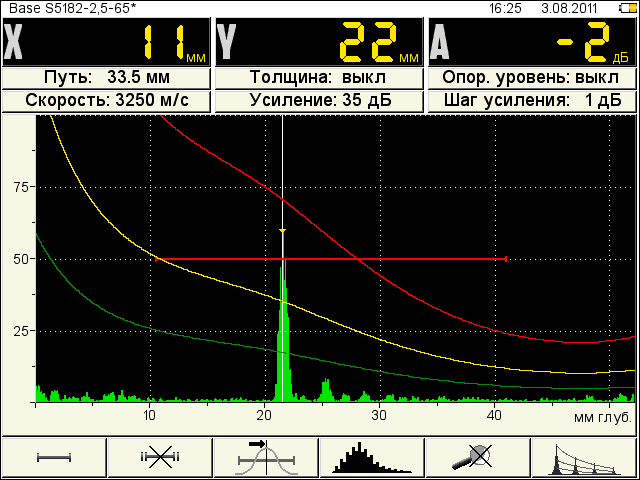

DAC-кривые (дистанция-амплитуда-коррекция) позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням, что дает возможность корректно оценить допустимость обнаруженных дефектов, согласно действующим нормативным документам и методикам ультразвукового контроля.

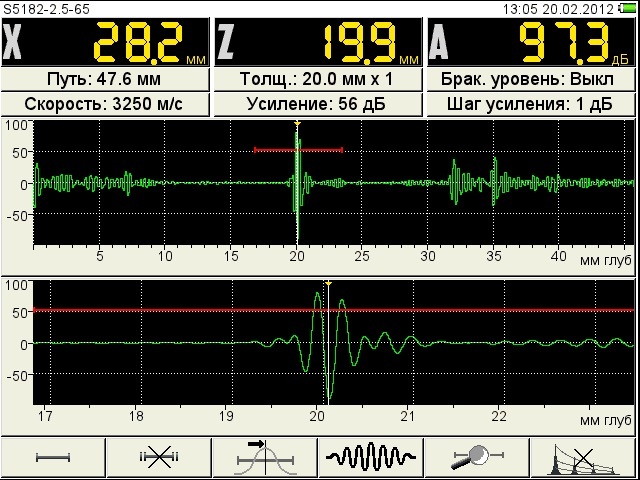

Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучать фазы сигналов, проводить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
| Параметр | Значение |
| Скорость распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Форма импульса: отрицательный однополярный прямоугольный, длительность | 0,5 |
| Частота повторения импульсов (частота кадров), Гц | от 5 до 1 000 |
| Отклонение частоты повторения импульсов от установленной, %, не более | 10 |
| Эффективный выходной импеданс, Ом, не более | 25 |
| Амплитуда импульса, В | 100 |
| Отклонение амплитуды напряжения однополярного импульса от установленного значения амплитуды импульса, %, не более | 10 |
| Номинальные рабочие частоты ультразвука, МГц | от 0,5 до 15 |
| Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более | 30 |
| Длительность переднего фронта импульса, нс, не более | 30 |
| Максимальная чувствительность приемника, мкВ | 100 ± 20 |
| Диапазон перестройки усиления приемника, дБ | от 0 до 100 с шагом 0,5 |
| Отклонение установки усиления, дБ, не более | ±1 |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 2600 |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 6600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм | ±(0,02*H+1,00) |
| Номинальное напряжение питания, В | 3,7 |
| Продолжительность работы от аккумулятора, ч, не менее | 8,0 |
| Габаритные размеры электронного блока, не более | 165х140х30 |
| Масса электронного блока, г, не более | 600 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: температура окружающего воздуха, ºС | от -30 до + 55 |

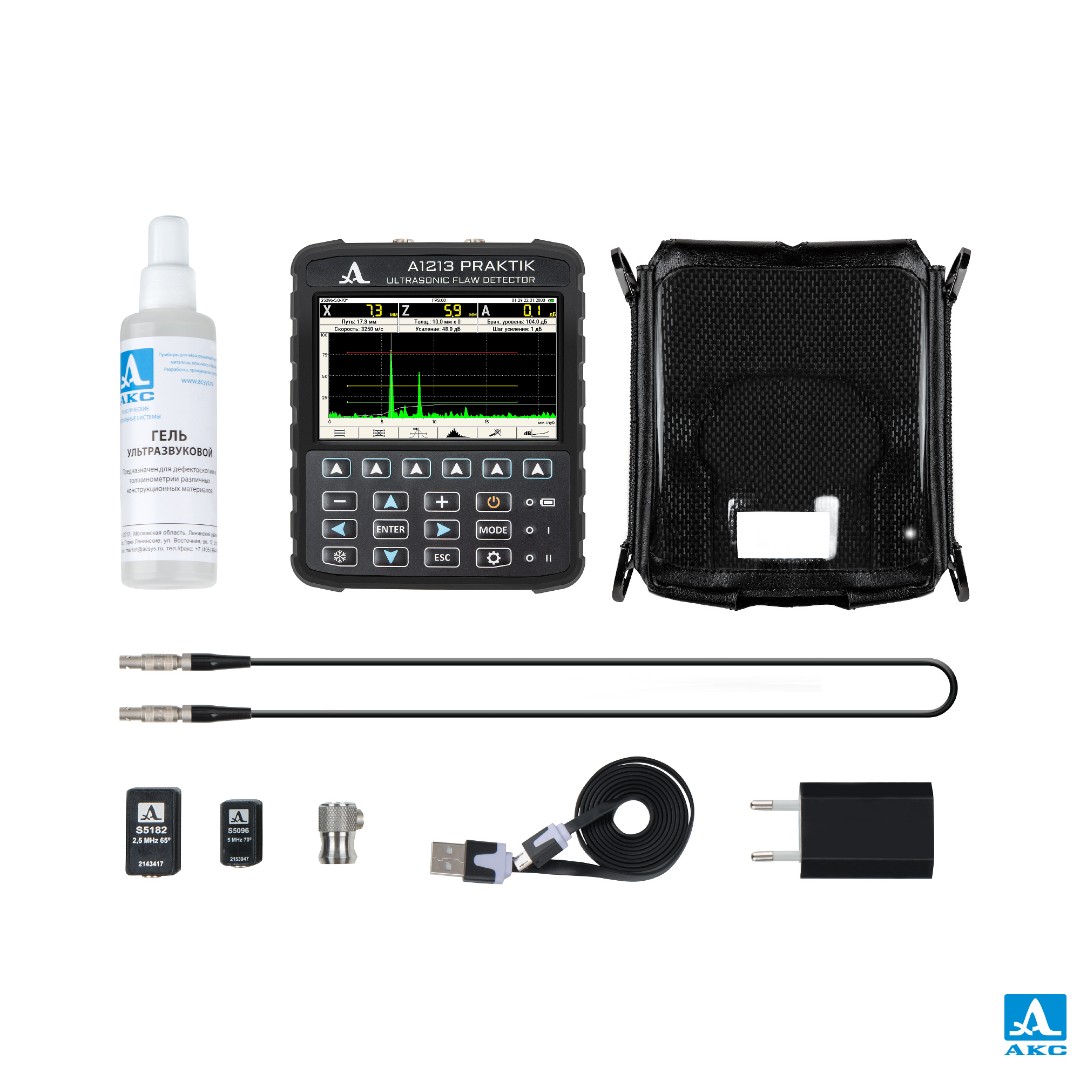

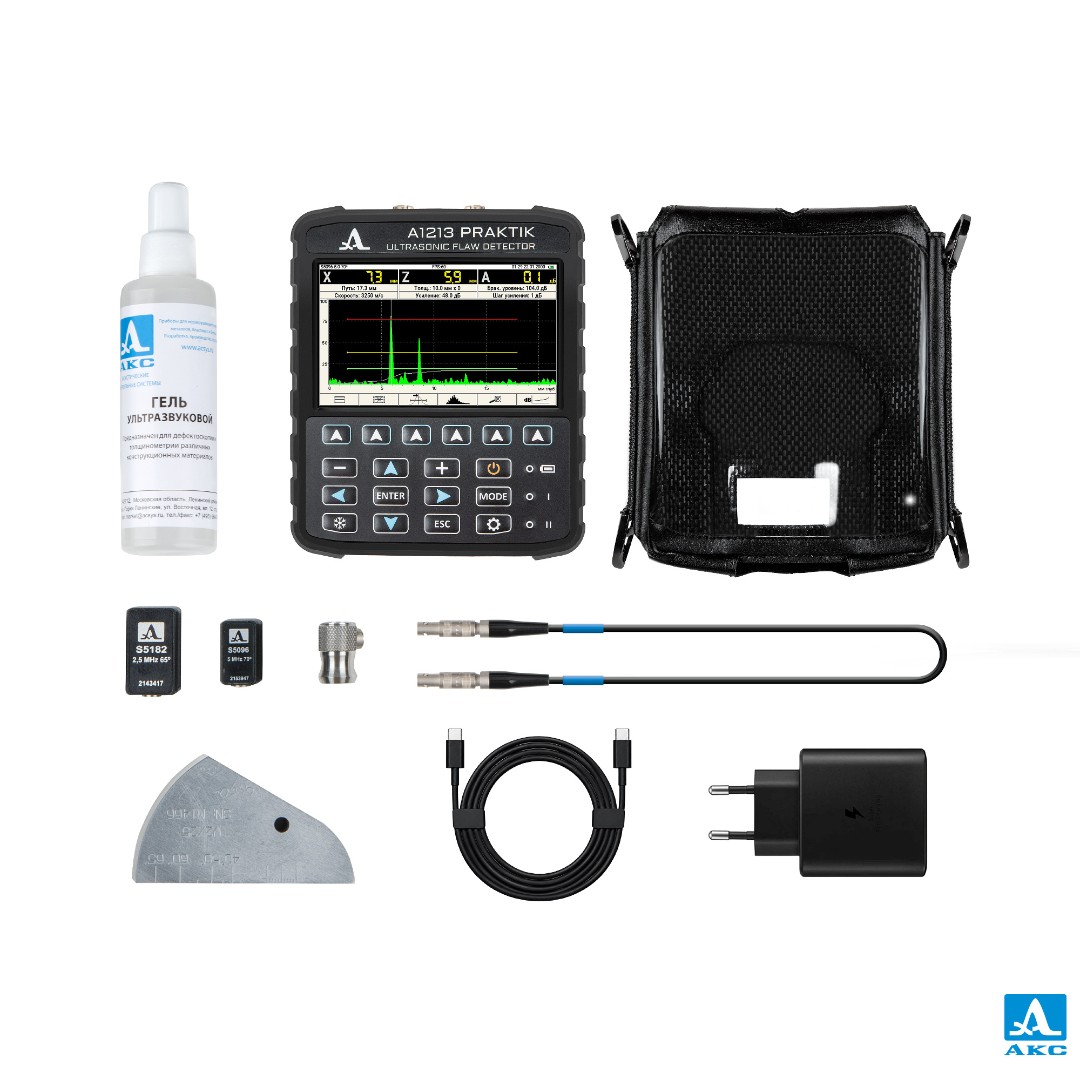

| Наименование |
| А1213 PRAKTIK - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором |
| Кабель «АКС» LEMO-LEMO одинарный 1,2 м |
| Преобразователь S3568 2.5A0D10CL |
| Преобразователь S5182 2.5A65D12CS |
| Преобразователь S5096 5.0A70D6CS |
| Адаптер 220 В - USB |
| Кабель USB A - Type C |
| Носитель с документацией и ПО |
| Калибровочный образец V2/25 |
| Чехол |
| Гель «АКС-гель» -35°C...+100°C, 0,1 кг |

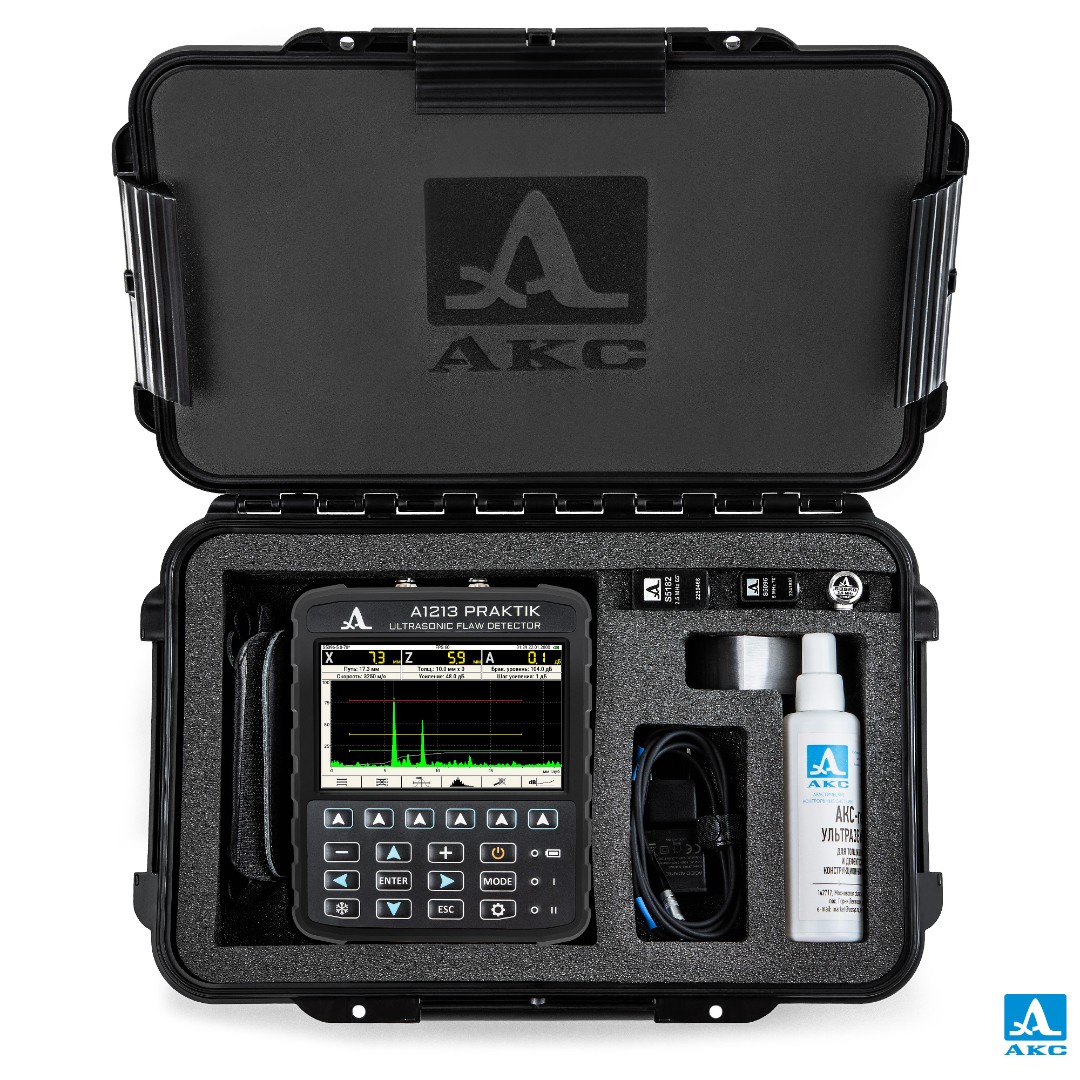

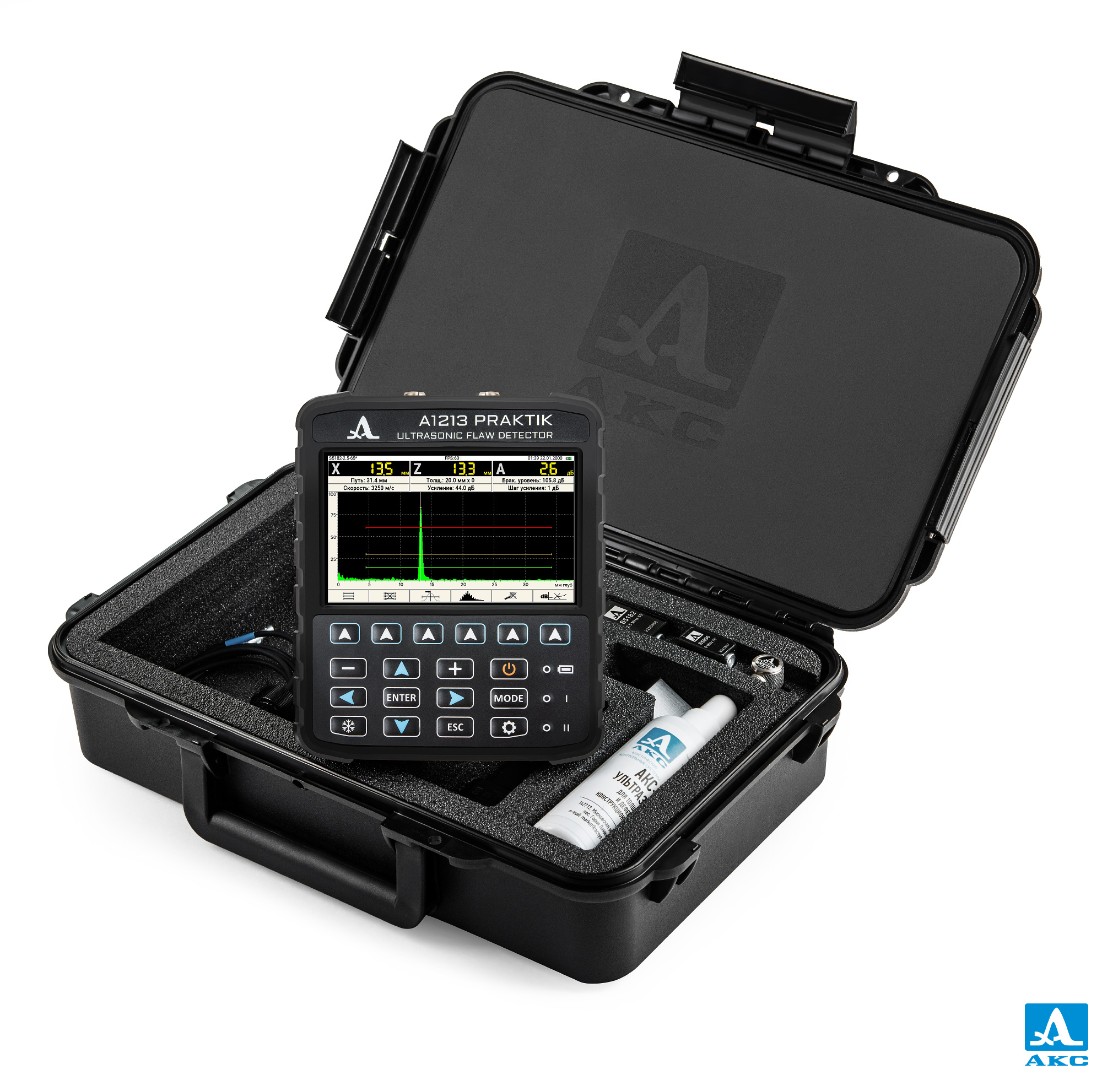

| Жесткий кейс |
