Комплект визуального и измерительного контроля - ТрассоВИК


Комплект ТрассоВИК – это набор для проведения визуального и измерительного контроля, укомплектованный согласно инструкции «РД 03-606-03». Комплект состоит из множества мелких шаблонов и измерительных инструментов, применяемых на объектах нефтегазовой промышленности в процессе технической диагностики линейной части магистральных трубопроводов.

Артикул: -

Цена: 35 500 руб. с НДС

Купить

Версия для печати

Главным преимуществом комплекта является шаровидная форма сумки, выполненная из водонепроницаемой ткани с дополнительным пространством для транспортировки оборудования и личных вещей оператора, при работе в неблагоприятных (полевых) условиях, что подтверждается испытаниями, проведенными специалистами нашей лаборатории ООО «АКС-Сервис» и компанией партнером – создателем комплекта ООО «НДТ Клаб», на объекте ГАЗПРОМ ТРАНСГАЗ Москва «Тула-Торжок 138-182 км» Серпуховское ЛПУМГ.

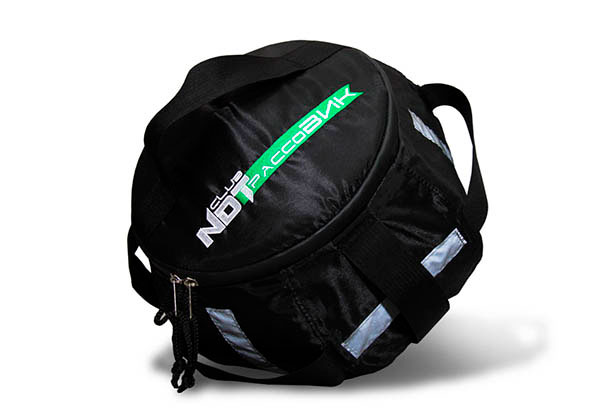

  • Форма сумки - ШАР:

    Удобная форма, оптимальна для человека, пытающегося поймать брошенный предмет.

  • Водонепроницаемая ткань:

    Позволяет сохранить содержимое комплекта в сохранности при возникновении атмосферных осадков и попадании сумки в воду или грязь. Все соединительные швы дополнительно герметизированы резиновыми вставками.

  • Двойной клапан с прорезиненной молнией:

    Сумка оснащена двойным клапаном, первая молния прорезинена и практически исключает попадание воды внутрь. Второй клапан фиксируется обычной молнией и служит для страховки.

  • Стальной трос для броска или спуска-подъема:

    Сумка укомплектована выносной ручкой (петля на руку) и стальным тросом со съемными карабинами. Трос служит для безопасного броска сумки с лежневки в траншею между двумя дефектоскопистами, а также для оперативного подъема

  • оборудования при работах на высоте.
  • Светоотражающие сегменты:

    Светоотражающие сегменты, встроенные в корпус сумки, позволяют обнаружить комплект в темное время суток.

  • Внутри-стеночный демпфирующий наполнитель:

    Встроенные в стенки корпуса сумки мягкая пенка, сглаживает удары при падении комплекта, защищая оборудование, помещенное внутрь сумки.

  • Эргономичная система ручек:

    Семь фиксированных ручек располагающихся в разных направлениях сумки, обеспечивают максимальную вероятность захвата сумки при броске.

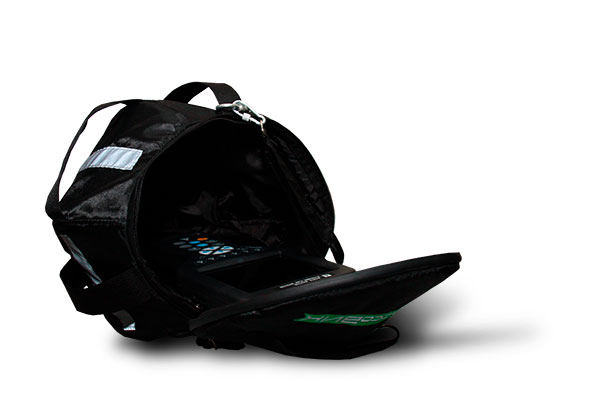

  • Круговое расположение внутренних карманов:

    Позволяет размещать измерительные приборы по кругу внутренней поверхности сумки, с последующей фиксацией клапана на текстильную застежку (липучка).

  • Свободное пространство для комплектования дополнительным инвентарем и оборудованием:

    Позволяет транспортировать любой тип дополнительного оборудования и инвентаря (толщиномер, дефектоскоп, личные вещи дефектоскописта, термос) при работе в труднодоступных местах и на высоте.

Параметр Значение
Диаметр сумки 310 мм
Длина троса, м 5 м
Водонепроницаемость сумки допускается кратковременное погружение сумки в воду в закрытом состоянии
Количество внутренних карманов 6
Толщина стенок не менее 11 мм
Наименование Количество
Паспорт 1 шт
Штангенциркуль ШЦ1-150-0,1 с глубиномером 1 шт
Угольник поверочный УП 100х60 1 шт
Линейка металлическая измерительная L-150 1 шт
Линейка металлическая измерительная L-300 1 шт
Универсальный шаблон сварщика УШС-3 1 шт
Шаблон катетов швов УШС-2 1 шт
Лупа измерительная ЛИ-10х 1 шт
Лупа просмотровая 7х 1 шт
Лупа просмотровая с подсветкой 1 шт
Рулетка измерительная 5м 1 шт
Набор щупов №1 1 шт
Набор щупов №4 1 шт
Набор радиусных шаблонов №1 1 шт
Набор радиусных шаблонов №2 1 шт
Зеркало телескопическое 1 шт
Фонарик карманный 1 шт
Маркер по металлу 1 шт
Инструкция по визуальному контролю 1 шт
РД 03-606-03 1 шт
Наколенник полиуретановый 2 шт
Сумка 1 шт
